ZH、H-TOP系列 水平分型射芯机

    本公司负责配套模具设计及制造(CAD 、CAM 、CNC)用户以合格砂芯为验收标准。

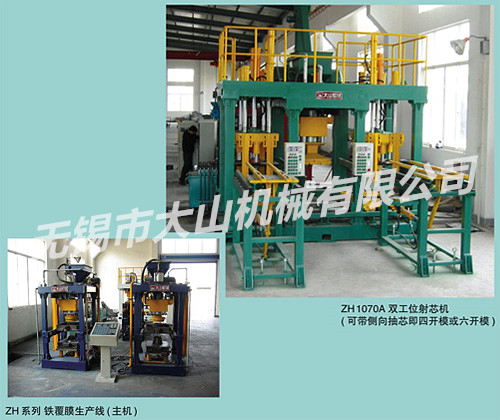

 ZH1070 水平分型射芯机
(可带侧向抽芯即四开模或六开模)

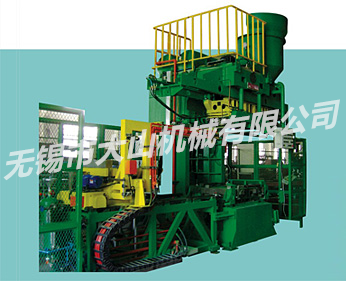

 H-TOP-860B 水平分型射芯机



 ZH 860水平分型射芯机
(可带侧向抽芯即四开模或六开模)







特点:

· 水平分型、上下四导术开合模并在水平方向均能设制抽芯装置,适用于较大复杂的薄壁砂
   芯,如发动机缸盖水套芯及缸体水套芯等,同时可射制壳型。
· 上下均有顶芯装置,上顶芯确保砂芯留在下型、下顶芯顶出后接芯小车自动进入取芯。
· 射筒直线位移,自动定量加砂。
· 射咀特殊设计,无漏砂及喷砂现象,并能根据砂芯特点设计插入式射咀。
· 加热形式可选用电加热或煤气加热。
· 采用大流量、低血压、瞬间射砂工艺,确保砂芯完整,并提高模具使用寿命。
· 整机主动力采用液压传动,使整机工作平稳可靠。
· 采用进口可编程序控制器( PLC )控制,设有点动、单周自动、全自动选择功能,整机主
   要控制元件采用日本 OMRON (欧姆龙)、 FUJI (富士)、 MITSUBISHI (三菱),确保
   整机运行质量的稳定与可靠性。
· 制芯射砂时间,固化时间等各项参数可按制芯要求自动调节并设定。
· 设有专用换模小车,接芯小车及模具清理装置。
